【電動アクチュエータのAI生産スケジューリング 1】基礎知識 ～ モータと減速機の加工・組立工程を、流す順番からやさしく解説

2026.07.08A1:生産計画・スケジューリング , S08:金型や治具を使う工程で納期遅れと段取りを最少化したい

自動車のシートやドアミラー、ブレーキを動かす電動アクチュエータは、いまや自動化に欠かせない部品です。その製造現場では、つい「職人の腕」や「設備の性能」に目が向きがちです。

けれど、いざ生産管理の数字を眺めると、不思議なことに気づきます。高価な設備が、一日のうち驚くほど長い時間、製品を生み出していないのです。段取り替えや部品待ちで主軸が止まっている時間は、そのまま利益が逃げていく時間。腕や設備よりも先に、まずこの「価値を生んでいない時間」にこそ、改善の余地が眠っています。

本シリーズは、その時間に光を当てます。第1回は土台として、電動アクチュエータとは何か、どんな工程と設備があり、現場と生産管理は何に気を配るべきかを、基礎から整理します。

なお本シリーズは全5回。①基礎知識 → ②課題 → ③解決策 → ④ROI試算 → ⑤失敗しない導入、と進みます。いまお読みいただいているのは、その出発点となる第1回です。

1. 電動アクチュエータとは何か ―― 「動き」をつくる部品

電動アクチュエータとは、モータの回転を、まっすぐな動きや必要なトルクの回転といった「動作」に変える装置です。油圧や空気圧ではなく電気で動くため、配管がいらず、制御しやすく、配置の自由度が高いのが特長です。自動車では、シートの位置調整、ドアミラーの格納、パワーテールゲート、電動パーキングブレーキ、スロットルやバルブの開閉など、いたるところで使われています。

その中身は、大きく四つの部品からできています。

構成部品役割
モータ電気を回転の力に変える心臓部。回転数・トルクを生む
減速機（ギヤ）モータの速い回転を、遅く力強い動きに変える歯車機構
シャフト（出力軸）生み出した動きを外部へ伝える軸。ねじ機構で直線運動にも変換
取付け部（ハウジング・ブラケット）各部品を収め、装置や車体に固定する筐体と金具

これらは多くが金属部品で、工作機械と工具（刃物）を使い、丸棒や鋳物、鍛造素材から削り出して仕上げ、最後に組み上げます。一個のシャフトが完成するまでに、旋削で外形を整え、フライスで取付面を削り、ドリルで穴をあけ、研削で摺動面を磨く、というように複数の工程を渡り歩きます。そして削り上がった部品は、その先でモータ・減速機との組立を待っています。

ここに電動アクチュエータづくりの難しさがあります。一つの部品が複数の設備を順番に通っていくうえ、すべての部品が揃って初めて組立に進めます。どこか一台の設備にいつ何を流すかで、後ろの加工も、その先の組立も、工場全体の流れが大きく変わるのです。

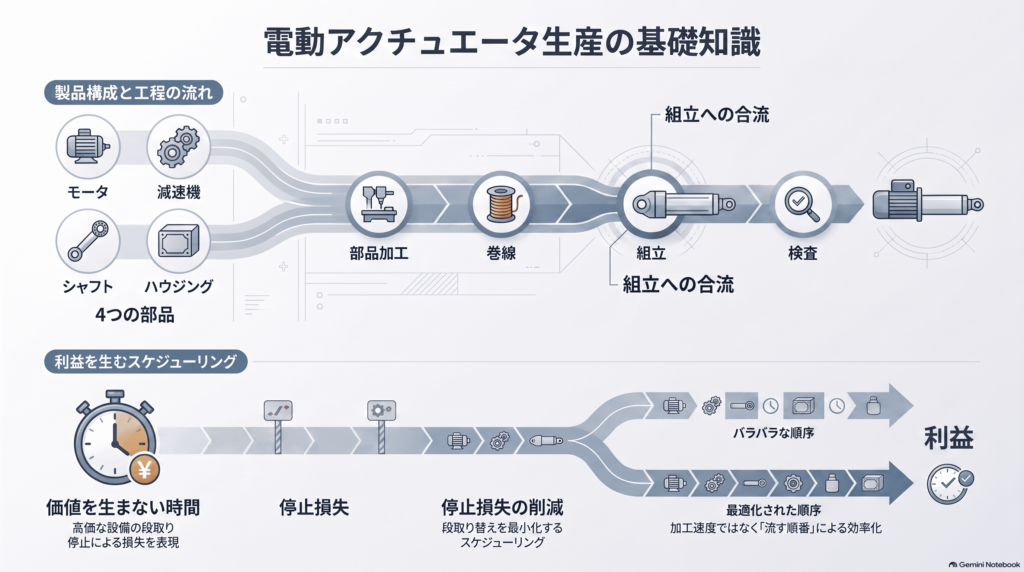

2. 生産工程の全体像 ―― 加工から組立・検査まで

電動アクチュエータづくりは、部品を削って終わりではありません。組み上げ、動きを調整し、性能を検査して、初めて一台の製品になります。全体の流れを五つの工程で押さえましょう。

工程やることねらい・ポイント
① 部品加工シャフト・ギヤ・ハウジング等を素材から削り出すはめあい・歯形精度が性能を左右
② 表面処理・熱処理めっき・浸炭焼入れ（多くは外注）耐摩耗・防錆。社外を挟みLTが延びる
③ 巻線・モータ工程コイル巻線・着磁・ロータ組付け電気特性を決める要の工程
④ 組立モータ・減速機・シャフトを組付け全部品が揃って初めて組める
⑤ 調整・検査トルク・推力・異音・位置決めを測り追い込む規格内に仕上げ出荷へ

この流れで見落としがちなのが、加工部品・巻線部品・購入部品がすべて揃って初めて一台が組めるという点です。どれか一点でも欠けたり遅れたりすれば、組立はそこで止まります。さらに表面処理など社外を挟む工程があるため、社内加工だけを見ていてもリードタイムは読み切れません。前工程の遅れが後工程に直撃する――この一本につながった流れこそ、電動アクチュエータの生産管理の難しさです。

部品加工の引き出し ―― 主な削り方

五工程の出発点となる部品加工は、削り方によって代表的な工程に分かれます。まずこの「工程の引き出し」を頭に入れておくと、現場の会話が理解しやすくなります。

工程削り方の特徴主な用途
旋削（せんさく）材料を回して刃物を当てるシャフト・出力軸・丸物部品
フライス加工回る刃物に材料を当てる取付面・溝・ハウジング形状
歯切り（ホブ・歯研）専用刃物でギヤの歯を刻む減速機のギヤ・ウォーム
穴あけ・タップドリルで穴、タップでねじ取付穴・軸受穴
中ぐり（なかぐり）既存の穴を広げ精度を出す軸受穴・ハウジング内径の仕上げ
研削（けんさく）砥石で表面を磨く摺動面・高精度の仕上げ

3. 代表的な機械と価格の目安

工程を担うのが工作機械と組立・検査設備です。汎用機から複数工程を一台でこなす複合加工機まで幅があり、価格も大きく異なります。高額な設備ほど、止めておく一時間の損失も大きい――この感覚が、生産管理の土台になります。

設備設備主な役割価格の目安
NC旋盤プログラムでシャフト・丸物を自動加工800万～2,500万円
マシニングセンタ（MC）フライス・穴あけを自動工具交換で1,000万～4,000万円
複合加工機旋削とフライスを一台で完結3,000万～1億円超
ホブ盤・歯研盤ギヤの歯を切り、仕上げる1,500万～5,000万円
巻線機モータのコイルを自動で巻く500万～3,000万円
組立・検査ライン組付け・トルク/異音検査を行う2,000万～8,000万円

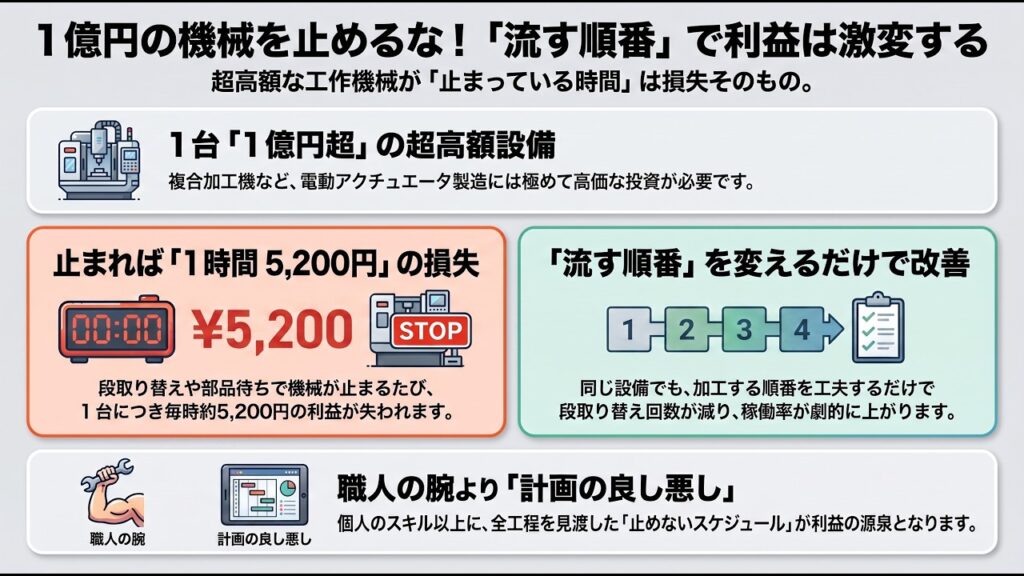

設備を一時間動かす価値は、決して小さくありません。たとえば本シリーズで例にする工場では、NC旋盤・MC・複合加工機・組立ラインが1台あたり約5,200円/時。これが32台ともなれば、止まる時間の損失は一気に膨らみます。段取りやライン切替で止まれば、その分だけ価値が失われる――どの設備を止めない計画を組めるかが、利益を左右します。

4. 現場・生産管理で大切なポイント

設備と工程を理解したら、次は「何に気を配るか」です。現場では、次の三つが特に重要になります。

品質 ―― ミクロンと、かみ合いを守る

シャフトの寸法公差やギヤの歯形精度は図面で厳しく指定され、わずかな条件の差が、製品の動きのなめらかさや異音・ガタに直結します。とりわけ刃物（工具）は消耗品で、切削距離や加工数で寿命が決まります。刃先が摩耗したまま削れば寸法が狂い、交換のタイミングを誤れば不良や設備停止を招きます。機械加工の「現場の生命線」と言える存在です。

納期 ―― 多工程を渡り切る

一個の部品が複数の設備を順番に通り、最後に組立で合流するため、どこか一つの工程が滞ると後ろが芋づる式に遅れます。さらに現場では、一人の作業者が複数台の設備を受け持つことも多く、ある一台の段取りが長引けば、その人が見られる他の設備の世話まで滞ります。全工程・全設備を見渡したスケジュールが欠かせません。

生産スケジュール ―― 順番が利益を決める

同じ設備でも、加工する順番を変えるだけで段取り替えの回数が変わり、設備の止まる時間が変わります。腕の良し悪しではなく、計画の良し悪しが利益を左右する領域です。

5. まとめ ―― 学びの第一歩に

電動アクチュエータづくりは、職人の技能と高価な設備、そして加工から組立まで多工程の流れが組み合わさった世界です。だからこそ、現場の腕を活かすも殺すも、設備にいつ何をどの順番で流すかという計画次第。生産管理を担うあなたの役割は大きいのです。

次回は、そんな現場が実際に抱える課題を掘り下げます。段取り替えの多さ、納期を守るための在庫の重み、まとめれば遅れ小ロットなら増える段取り。あなたの工場の悩みと、どれだけ重なるでしょうか。

さて、あなたの工場の高価な設備は、一日のうち何時間、本当に価値を生んでいるでしょうか。

タグ : NC旋盤 / マシニングセンタ モータ加工 多品種生産 多工程生産 工作機械 稼働率 減速機（ギヤ）加工 生産スケジューラ 生産スケジューリング 生産管理 改善 生産計画 設備停止 損失 電動アクチュエータ
